MICROJIG MATCHFIT 夹具：把夹头藏进燕尾槽

普通夹具的固定夹头，有时会挡住辅助靠山的工作面。MICROJIG MATCHFIT 把这个接触点移进铣出的燕尾槽。自己制作工装时，便多了一种安排方式：哪里需要夹持，就为那里设计合适的滑槽。

让固定夹头低于开槽表面

DVC-538K2 包装内有两只黄绿手柄的螺杆夹具。每只固定钢制夹头都带有 14 度燕尾轮廓。嵌入匹配的槽后，夹头收在材料内部，不会凸出在开槽表面上。

以加高辅助靠山为例，背面的槽可以容纳夹头，正面继续用于引导木板。不过，夹具的杆身、活动夹臂和螺杆手柄仍露在外面。安排位置时，要为这些部件留出空间，并考虑机器护罩和工件预定的移动路线。

对于自制工装的人，这种结构让夹具位置更灵活，同时保留可用的导向表面。普通夹具不好放置的临时靠山或铣削工装，尤其值得考虑这种安排。整个工装仍须设计合适、固定牢靠。

沿着槽移动夹持点

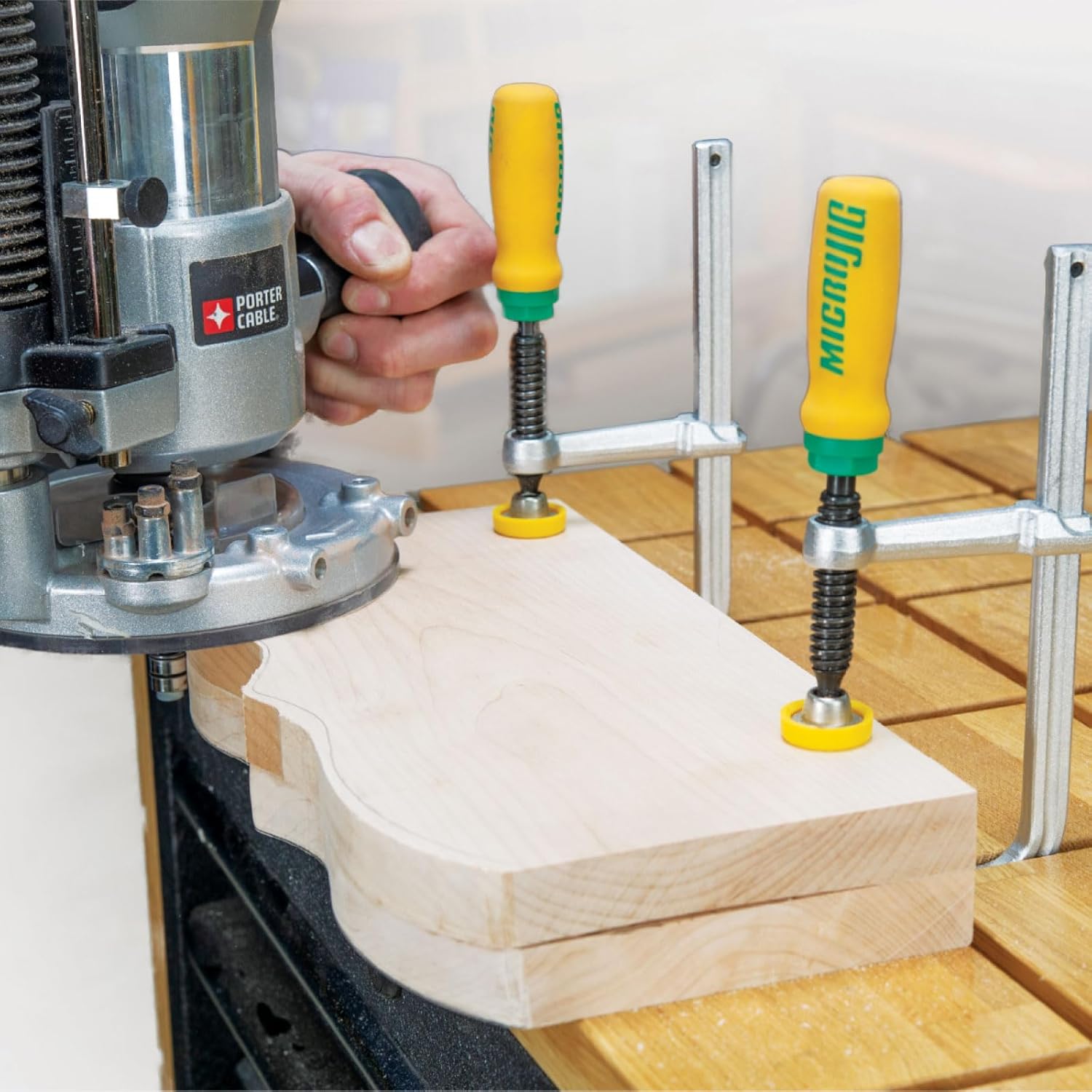

燕尾槽给夹头提供了一条移动路径。松开螺杆，沿槽移动夹具，再在另一个位置拧紧。在台钻工作台或装配板上，夹持点便能随着工件的大小、摆放位置而调整。

同一对夹具也能在多件采用相同槽形的工装之间使用。木制滑槽由自己加工，每件工装不必另外安装铝型材轨道。对于经常制作工装、希望共用夹具的人，这种灵活性有实际价值。

两只装同时仍只能提供两个夹持点。Microjig 的网格工作台照片中，可能出现更多夹具和另售五金。先数清项目实际需要几个固定位置，不能把照片里的整套布置都当作盒内物品。

预算里要算上开槽设备

规定的槽形由直径 1/2 英寸、燕尾角 14 度的铣刀加工，切入深度为 3/8 英寸。这三个数值描述的是轨道轮廓，不能随意换用角度或宽度不同的燕尾槽。

现行夹具说明书列出的准备条件包括：至少 1-1/2 马力的木工铣机，以及导向直尺或铣机台靠山。产品页建议选用厚度不小于 3/4 英寸的板材：无内部空洞、至少 11 层的胶合板，或标准中密度纤维板、干燥硬木。如果铣机低于 2-1/2 马力，或燕尾铣刀使用 1/4 英寸刀柄，说明书建议先开一道直槽，以减轻燕尾铣刀的切削负担；这一步的加工顺序与尺寸应按说明书执行。

这款基础两只装不含铣机或燕尾铣刀。能否使用现成的开槽设备，会明显影响这次购买：如果只为一次夹持工作另购设备，就多了准备工作和费用。系统也依赖准确的槽形，投入使用前应检查开槽质量与夹具滑动是否匹配。

不必一开始就把整张工作台铣成网格。先为辅助靠山安排一条位置合适的槽，也可以是实用的起点。围绕这次真正需要解决的夹持问题，制作对应工装所需的轨道即可。

分清木制滑槽与轨道锯导轨

木制燕尾槽和挤压成形的铝制轨道锯导轨，对夹头接触面的要求不同。Microjig 的导轨使用说明推荐使用 Ratchet Clamp AP 夹持这类金属导轨。DVC-538K2 的夹头结构不同：即使能放进某条金属槽，楔形夹头受力后，也可能撑开并损伤槽口边缘。

Microjig 标注 DVC-538K2 的夹持范围为 5-3/8 英寸。这是夹口张开范围，并非夹具沿轨道可以移动多远。要核对夹头与压垫之间实际需要容纳的工装、工件和支撑材料总厚度。

轨道留在各自的工装上，夹具则能在它们之间周转。对于自制工装较多、通常不必同时使用的人，这种安排有实际价值。如果几件工装必须同时保持夹紧，就要另算所需夹具数量；这款基础两只装应按实际需要的夹持点来安排预算。
